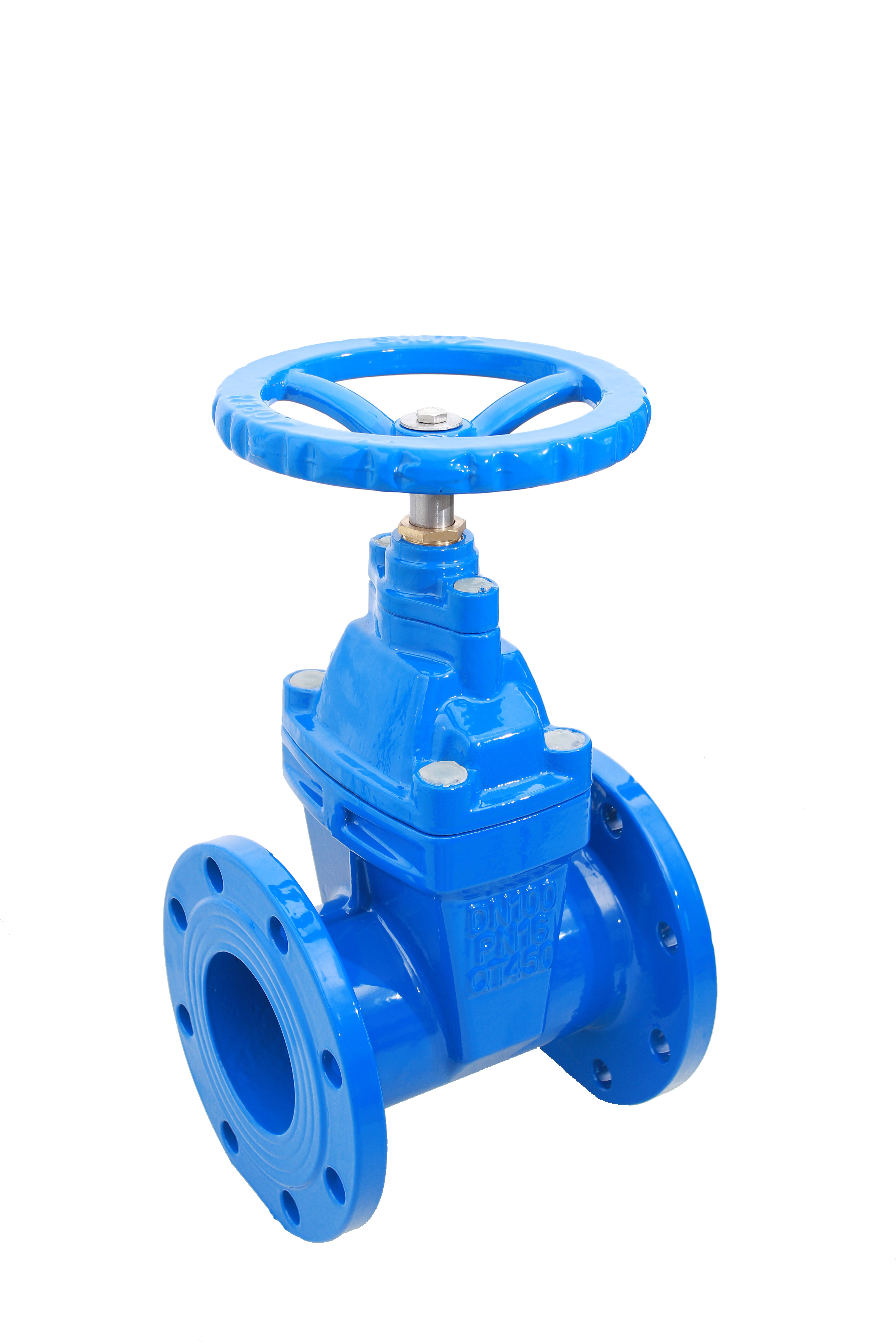

DN100 Gusseisen-Dunkelstab-Gatterventil Handbetrieb Doppelflanschverbindung

  • DN100 Cast Iron Dark Rod Gate Valve Manual Operation Double Flange Connection
Herkunftsort China
Markenname Youwei Fluid
Zertifizierung Quality system certificate
Dokument Non Rising Stem Resilient S...al.pdf
Minimum Order Quantity 1

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

x
Produktdetails
Valve Type Gate Valve Material des Sitzes Elastisch
Body Material Cast Iron Application Water and Wastewater Treatment
Eigenschaften Nicht aufsteigender Stamm, elastischer Sitz, Vollbohrung Drive way Manual, Electric, Pneumatic
Hervorheben

DN100 Dunkelstab-Gatterventil

,

Manuelle Bedienung des Torventils mit dunkler Stange

,

Gusseisen-Dunkelstab-Gatterventil
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktmerkmale

1. Nicht-toxische Korrosionsschutzbeschichtung: sowohl die Innen- als auch die Außenfläche des Ventils sind nicht-toxische epoxy-Pulver-elektrostatische Beschichtung, langlebig, kann direkt im Trinkwasser verwendet werden,Lebensmittel- und Medizinindustrie.

2Material: der Ventilkörper, die Motorhaube, das Tor und das Handrad sind alle aus Knotenbaustein, mit hoher Festigkeit und Korrosionsbeständigkeit.Der Ventilplatz und die Ventilkarosserie sind vollständig durch Präzisionsguss ohne Bearbeitung geformt.

3- Drei O-Ring-Dichtungen, Wasserdruck unter Aktion der axialen Selbstdichtung, keine Probleme bei der Einstellung des Verpackungssiegels.Der oberste staubdichte Ring verhindert, dass äußere Verunreinigungen in die Innenseite der Schachtdichtung gelangen.

4Wenn das Ventil vollständig geöffnet ist, ist das Tor vollständig vom Flusskanal entfernt und es gibt keine Rille an der Unterseite des Sitzes, was nicht leicht ist, verschiedene Teile zu sammeln.Es entspricht dem geraden Rohr und hat den geringsten Durchflusswiderstand.



Technische Spezifikation

1. Konstruktion nach EN 1171, BS5163, EN 1074-1 und 2.

2. Gesichtsgerichtete Abmessungen nach BS 5163, DIN 3202.

3. Hydraulische Prüfung nach der Norm EN 12266, IS05208.

4. Flanschbohrungen nach EN 1092-2, ISO 7005-2.



Technische Parameter

Haupttechnische Parameter

Prüfdruck

PN10 Schal: 1,5 MPa
PN16 Schal: 2,4 MPa
PN25 Schal: 3,75 MPa

 Versiegelung: 1,1 MPa
Versiegelung: 1,76 MPa
Versiegelung: 2,75 MPa
Durchführungsstandard

DIN 1171
Fahrweg

Manuell, elektrisch, pneumatisch
Anwendbare Temperatur

0°C bis 80°C
Verbindungsende

Flansche: BS EN1092-2
Oberflächenbehandlung

Epoxy-Pulverbeschichtung, 150-50Oum, nach AWWA C550-Standard.
Anwendungsbereich

Trinkwasser, Wasserversorgung und Abwasserentsorgung, Abwasserbehandlung, Bewässerung, Klimaanlage, Feuerleitung usw.

Material der Hauptteile

Nein, nicht wirklich. Komponente Material

01

Körper

Flexibles Eisen GGG50

02

Kunststoff-Keil

Flexibles Eisen GGG50/EPDM

03

Stamm

Stahl mit einem Durchmesser von mehr als 0,01 mm

04

Schraubkopf für Steckdosen

Verzinktes Kohlenstoffstahl

05

Kapuze

Flexibles Eisen GGG50
06

0-Ring

NBR oder EPDM
07

Schilddrüse

Flexibles Eisen GGG50
08

Handrad

Flexibles Eisen GGG50
09

Hexagonale Schraube

Verzinktes Kohlenstoffstahl
10

Flachdichtung

Verzinktes Kohlenstoffstahl
11

Staubring

NBR oder EPDM
12

Hexagonale Schraube

Verzinktes Kohlenstoffstahl
13

Flachdichtung

Verzinktes Kohlenstoffstahl
14

O-Ring

NBR oder EPDM
15

Schubring

Messing H62 oder Hpb59-1
16

Abdeckdichtung

EPDM
17

Scheibenmutter

Bronze ZQSn5-5-5

Anmerkung: Die obige Materialliste ist mehrfach und parallel, die erste ist die Grundkonfiguration, wenn Sie andere Anforderungen haben, geben Sie bitte in der Bestellung an.

Zusätzliche Zubehörteile: Handradantriebskappe, elektrische Vorrichtung, pneumatische Vorrichtung, 2Cr13, 304, 316 Stamm H62, Hpb59-1 Kupfer-Schubring.

Umbauten:

Elastige Torventile

Elastige Sitzventile

Elastischer Sitzschieber
