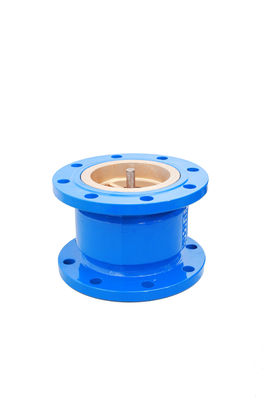

Vollströmung Design DIN Schalldämpfung Kontrollventil Gusseisen jede Richtung Installation
| Herkunftsort | China |
|---|---|
| Markenname | Youwei Fluid |
| Zertifizierung | Quality system certificate |
| Dokument | DIN Silencing Check Valve.pdf |
| Minimum Order Quantity | 1 |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Type | Check Valve | Material | Cast Iron |
|---|---|---|---|
| Application | Water, Oil, Gas | Test pressure | PN10 PN16 PN25 |
| Anwendbare Temperatur | 0°C bis 80°C | Connection end | Flange: EN 1092-2 |
| Hervorheben | Vollströmungsdämpfendes Kontrollventil,Gusseisen-Schalldämpfer-Scheckventil,OEM-DIN-Schalldämpfer-Scheckventil |
||
Produkt-Beschreibung
Die Funktion des Ventils besteht darin, den Fluss in die entgegengesetzte Richtung zu verhindern und das Medium nur in eine Richtung fließen zu lassen.Unter dem Einfluss von Flüssigkeitsdruck, der in eine Richtung fließt, öffnet sich die Ventilscheibe; wenn die Flüssigkeit in entgegengesetzte Richtung fließt, wirken der Flüssigkeitsdruck und das Selbstgewicht der Ventilscheibe auf den Ventilsitz, um den Fluss abzuschneiden.Nicht geeignet für Medien mit festen Partikeln und hoher Viskosität.
Produktmerkmale
1Der kurze Abschaltvorgang des Ventilkerns in Kombination mit der geschlossenen Auslegung der Federgeschwindigkeit kann den Einfluß des Wasserhammers wirksam verringern.
2Bevor der Wasserhammer schlägt, ist das Ventil geschlossen, um den stummen Effekt zu erreichen.
3Vollströmung, sehr geringer Wasserverlust.
4Die Verwendung beider Enden des Scheibenleiters kann auf jede Installationsrichtung angewendet werden.
Technische Parameter
Haupttechnische Parameter
| Prüfdruck |
PN10 |
Schalen: 1,5 MPa Dichtung: 1,1 MPa | |
|---|---|---|---|
|
PN16 |
Schal: 2,4 MPa Dichtung: 1,76 MPa | ||
|
PN25 |
Schalen: 3,75 MPa Dichtung: 2,75 MPa | ||
| Anwendbare Temperatur |
0°C bis 80°C |
||
| Verbindungsende |
Flansche: EN 1092-2 |
||
| Oberflächenbehandlung |
Epoxy-Pulverbeschichtung, 150-500um, nach AWWA C550-Norm. |
||
| Anwendungsbereich |
Rohre für Trinkwasser, Wasserversorgung und -abwasser, Abwasserbehandlung, Bewässerung, Klimaanlage, Brandbekämpfung usw. müssen einen mittleren Rückfluss verhindern und Wasserhammergeräusche beseitigen. |
||
Material der Hauptteile
| - Nein. Ich weiß nicht. | Komponente | Material |
|---|---|---|
|
01 |
Körper |
Flexibles Eisen GGG50 |
|
02 |
Schacht |
mit einer Breite von mehr als 600 mm |
|
03 |
Frühling |
mit einer Breite von mehr als 600 mm |
|
04 |
Hexagonale Nuss |
mit einer Breite von mehr als 600 mm |
|
05 |
Die Scheibe |
mit einer Breite von nicht mehr als 20 mm, |
|
06 |
Sitz |
mit einer Breite von nicht mehr als 20 mm, |
|
07 |
O-Ring |
NBR oder EPDM |
