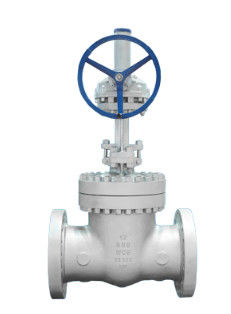

ANSI WCB Gussstahl-Gatterventil Multiturn für Industrie und Handel betrieben

  • ANSI WCB Cast Steel Gate Valve Multiturn Operated For Industrial And Commercial
Place of Origin China
Markenname Youwei Fluid
Zertifizierung Quality system certificate
Dokument ANSI Cast Steel Gate Valve.pdf
Minimum Order Quantity 1

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

x
Produktdetails
Hervorheben

ANSI WCB Gussstahl-Gatterventil

,

Mehrstundenbetriebenes Torventil
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktmerkmale

Niedrige Emissionen

Vollständige Hafenkonstruktion

Flexibler Keil, voll geführt

Auswahl des festen oder des geteilten Keils

Erneuerbare Sitzringe

Schmiede T-Kopfstamm

Aufsteigender Stamm und nicht aufsteigendes Handrad

mit einem Durchmesser von mehr als 50 cm3

Mit BG-Betreiber verfügbar



Technische Parameter

Technische Parameter

Nominelle Größe

2" bis 48" (DN50 bis DN1200)
Druckbewertung

ASME 150LB bis 900LB
Körpermaterial

WCB, CF8, CF8M, CF3, CF3M, Titan, Monel, Hastelloy usw.
Konstruktionsstandard

Einheitliche Prüfverfahren für die Bestimmung der Qualität der Produkte34
Von Angesicht zu Angesicht

Einheitliche Prüfverfahren
Verbindung beenden

ASME B16.5, ASME B16.47, EN 1092
Inspektion und Prüfung

Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.104
Das ist Mark.

MSS SP-25

Liste der Materialien

- Nein. Ich weiß nicht. Teile Standardmaterialien mit einer Breite von nicht mehr als 20 mm Kaltes Umfeld Hohe Temperatur
Umwelt		 Säurebelastete Umgebung

1

Körper

ASTM A216 WCB

ASTM A351 CF8M

ASTM A352 LCC

ASTM A217 WC9

ASTM A216 WCB

2

Kapuze

ASTM A216 WCB

ASTM A351 CF8M

ASTM A352 LCC

ASTM A217 WC9

ASTM A216 WCB

3

Tor

ASTM A216 WCB+Cr13

ASTM A351 CF8M

ASTM A352 LCC+316

ASTM A217 WC9+STL.6

ASTM A216 WCB+Cr13

4

Stammnuss

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

5

Flaschen

ASTM A216 WCB

ASTM A351 CF8M

ASTM A352 LCC

ASTM A217 WC9

ASTM A216 WCB

6

Handrad

mit einem Gehalt an Stahl von mehr als 85 GHT

mit einem Gehalt an Stahl von mehr als 85 GHT

mit einem Gehalt an Stahl von mehr als 85 GHT

mit einem Gehalt an Stahl von mehr als 85 GHT

mit einem Gehalt an Stahl von mehr als 85 GHT

7

Sitzring

ASTM A105N+STL.6

ASTM A182 F316+STL.6

ASTM A350-LF2+STL.6

ASTM A182-F22+STL.6

ASTM A105N+STL.6

8

Stamm

ASTM A182 F6a

ASTM A182 F316

ASTM A182 F316

ASTM A182 F6a

ASTM A182 F6a (NACE)

9

Rücksitz

für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W

ASTM A276 316

ASTM A276 316

für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W

ASTM A276 410 (NACE)

10

Schilddrüse

für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W

ASTM A276 316

ASTM A276 316

für die Verwendung in Kraftfahrzeugen mit einem Hubraum von mehr als 50 W

ASTM A276 410 (NACE)

11

Dichtung*

Graphitwickeldichtung RTJ Ring

Graphitwickeldichtung RTJ Ring

Graphit-Wickeldichtung BTJ Ring

Graphit-Wickeldichtung BTJ Ring

Graphitwickeldichtung RTJ Ring

12

Verpackung wirklich Ring

ASTM A276-410

ASTM A276-316

ASTM A276-316

ASTM A276-410

ASTM A276-410

13

Verpackung

Graphit

Graphit

Graphit

Graphit

Graphit

14

Verriegelungsmutter

Kohlenstoffstahl

mit einer Breite von nicht mehr als 20 mm

Kohlenstoffstahl

Kohlenstoffstahl

Kohlenstoffstahl

15

Handradmutter

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

ASTM A439 D-2

16

Schraube der Motorhaube

ASTM A193 B7

ASTM A193 B8

ASTM A320 L7

ASTM A193 B16

ASTM A193 B7M
