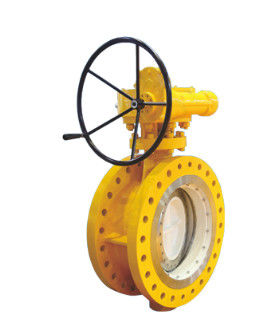

Mehrschichtdichtung Triple Offset Butterfly Valve Niedrigöffnungsmoment DN50~DN1200

  • Multi Layer Sealing Triple Offset Butterfly Valve Low Opening Torque DN50~DN1200
Place of Origin China
Markenname Youwei Fluid
Zertifizierung Quality system certificate
Dokument Triple Offset Butterfly Val...ve.pdf
Min Bestellmenge 1

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

x
Produktdetails
Hervorheben

DN50 Dreifachverschiebungsschmetterlingsventil

,

Mehrschichtversiegelungsventil für Schmetterlinge
Hinterlass eine Nachricht
Produkt-Beschreibung

Produktmerkmale

1. Mehrschichtdichtung & Dichtung von Metall zu Metall

2. Zwei- und Einrichtung

3. Niedriges Öffnungsmoment

4. Reibungsfrei zwischen Sitz und Dichtung

5Keine Überbewegung der Scheibe



Technische Parameter

Nominelle Größe

2" bis 48" (DN50 bis DN1200)

Nominaler Druck

ASME 150LB bis 900LB

Anwendbare Temperatur

-46°C bis 300°C

Körpermaterial

WCB, CF8, CF8M, CF3, CF3M, LCB, Titan, Monel, Hastelloy usw.
Konstruktionsstandard

Einheitliche Prüfverfahren für die Bestimmung der Konzentration von Emissionen34
Von Angesicht zu Angesicht

Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen.
Flanzenende

ASME B16.5, ASME B16.47, EN 1092
Inspektion und Prüfung

Einheitliche Kennzeichnung für die Verwendung von Zellstoff
Das ist Mark.

MSS SP-25

Liste der Materialien

Nein, nicht wirklich. Teil Standardmaterial Niedertemperaturumgebung Material aus Edelstahl Säurebelastete Umgebung

1

Körper

ASTM A216WCB

ASTM A352 LCB

ASTM A351 CF8M

ASTM A216 WCB

2

Stamm

ASTM A182 F6a

ASTM A182 F316

ASTM A182 F316

ASTM A182 F6a NC

3

Dichtungsdichtungen

Graphit

Graphit

Graphit

Graphit

4

Unterlagerhülle

Selbstschmierlager

Selbstschmierlager

Selbstschmierlager

Selbstschmierlager

5

Untere Abdeckung

ASTM A105N

ASTM A350 LF2

ASTM A182 F316

ASTM A105N

6

Aufgeschüttete Teller

ASTM A216WCB

ASTM A352 LCB

ASTM A351 CF8M

ASTM A216 WCB

7

Siegelring

SS316+Graphit

SS316+Graphit

SS316+Graphit

SS316+Graphit

8

Abdeckung der Klappen

ASTM A182 F316

ASTM A182 F316

ASTM A182 F316

ASTM A182 F316

9

Schraube

ASTM A193 B7

ASTM A320 L7

ASTM A193 B8

ASTM A193 B7M

10

Schraube

ASTM A193 B7

ASTM A320 L7

ASTM A193 B8

ASTM A193 B7M

11

Ausrüstung

ASTM A182 F6a

ASTM A182 F316

ASTM A182 F316

ASTM A182 F6a NC

12

Oberlagerhülle

Selbstschmierlager

Selbstschmierlager

Selbstschmierlager

Selbstschmierlager

13

Verpackung

Graphit

Graphit

Graphit

Graphit

14

Verpackungsdrüse

ASTM A216WCB

ASTM A352LCB

ASTM A351CF8M

ASTM A216WCB

15

Nüsse

ASTM A1942 H

ASTM A194 7

ASTM A194 8

ASTM A194 2HM

16

mit einer Breite von nicht mehr als 20 mm

AlSI 1566

AISI 1566

mit einer Breite von nicht mehr als 20 mm

AISI 1566

17

Hundehund

ASTM A193 B7

ASTM A320 L7

ASTM A193 B8

ASTM A193 B7M

18

Stützpunkte hoch

AISI 1020

AISI 1020

mit einer Breite von nicht mehr als 20 mm

AlSI 1020

19

Nüsse

ASTM A194 2H

ASTM A194 7

ASTM A194 8

ASTM A194 2HM

20

mit einer Breite von nicht mehr als 20 mm

AISI 1566

AlSI 1566

mit einer Breite von nicht mehr als 20 mm

AlSI 1566

21

Hundehund

ASTM A193 B7

ASTM A320 L7

ASTM A193 B8

ASTM A193 B7M

22

Wurmgeräte

Modul

Modul

Modul

Modul





Umbauten:

dreifaches Offsetdrosselventil

Dreifachverschiebungsventil

Schmetterlingsventile aus Stahl
