Wassermedien-Handbuch Pn16 Gummidisc-Gatterventil zur manuellen Druckregelung
| Place of Origin | China |
|---|---|
| Markenname | Youwei Fluid |
| Zertifizierung | Quality system certificate |
| Dokument | Non Rising Stem Resilient S...al.pdf |
| Minimum Order Quantity | 1 |
Kontaktieren Sie mich für kostenlose Proben und Gutscheine.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.
xProduktdetails
| Features | Non-rising stem, resilient seat, full bore design | Valve Type | Gate Valve |
|---|---|---|---|
| Seat Material | Resilient | Body Material | Cast Iron |
| Application | Water and Wastewater Treatment | Drive way | Manual, Electric, Pneumatic |
Produkt-Beschreibung

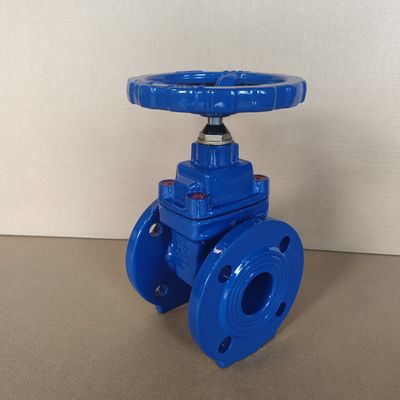

Handschrift PN16 Gummidisc-Gatterventil für Wassermedien und Druckregelung
Dieses Torventil ist für eine präzise manuelle Druckregelung in wasserbasierten Systemen ausgelegt und verfügt über eine robuste Gummischeibe für eine verbesserte Dichtung und Langlebigkeit.Konstruktion nach PN16-Drucknormen, gewährleistet eine zuverlässige Leistung unter 16-Bar-Betriebsbedingungen, was es ideal für kommunale Wasserversorgung, Bewässerung, Industrieleitungen und HVAC-Anwendungen macht.
Produktmerkmale
1. Nicht-toxische Korrosionsschutzbeschichtung: sowohl die Innen- als auch die Außenfläche des Ventils sind nicht-toxische epoxy-Pulver-elektrostatische Beschichtung, langlebig, kann direkt im Trinkwasser verwendet werden,Lebensmittel- und Medizinindustrie.
2Material: der Ventilkörper, die Motorhaube, das Tor und das Handrad sind alle aus Knotenbaustein, mit hoher Festigkeit und Korrosionsbeständigkeit.Der Ventilplatz und die Ventilkarosserie sind vollständig durch Präzisionsguss ohne Bearbeitung geformt.
3- Drei O-Ring-Dichtungen, Wasserdruck unter Aktion der axialen Selbstdichtung, keine Probleme bei der Einstellung des Verpackungssiegels.Der oberste staubdichte Ring verhindert, dass äußere Verunreinigungen in die Innenseite der Schachtdichtung gelangen.
4Wenn das Ventil vollständig geöffnet ist, ist das Tor vollständig vom Flusskanal entfernt und es gibt keine Rille an der Unterseite des Sitzes, was nicht leicht ist, verschiedene Teile zu sammeln.Es entspricht dem geraden Rohr und hat den geringsten Durchflusswiderstand.
Technische Spezifikation
1. Konstruktion nach EN 1171, BS5163, EN 1074-1 und 2.
2. Gesichtsgerichtete Abmessungen nach BS 5163, DIN 3202.
3. Hydraulische Prüfung nach der Norm EN 12266, IS05208.
4. Flanschbohrungen nach EN 1092-2, ISO 7005-2.
Technische Parameter
Haupttechnische Parameter
|
Prüfdruck |
PN10 Schal: 1,5 MPa |
Versiegelung: 1,1 MPa Versiegelung: 1,76 MPa Versiegelung: 2,75 MPa |
|---|---|---|
| Durchführungsstandard |
DIN 1171 |
|
| Fahrweg |
Manuell, elektrisch, pneumatisch |
|
| Anwendbare Temperatur |
0°C bis 80°C |
|
| Verbindungsende |
Flansche: BS EN1092-2 |
|
| Oberflächenbehandlung |
Epoxy-Pulverbeschichtung, 150-50Oum, nach AWWA C550-Standard. |
|
| Anwendungsbereich |
Trinkwasser, Wasserversorgung und Abwasserentsorgung, Abwasserbehandlung, Bewässerung, Klimaanlage, Feuerleitung usw. |
|
Material der Hauptteile
| Nein, nicht wirklich. | Komponente | Material |
|---|---|---|
|
01 |
Körper |
Flexibles Eisen GGG50 |
|
02 |
Kunststoff-Keil |
Flexibles Eisen GGG50/EPDM |
|
03 |
Stamm |
Stahl mit einem Durchmesser von mehr als 0,01 mm |
|
04 |
Schraubkopf für Steckdosen |
Verzinktes Kohlenstoffstahl |
|
05 |
Kapuze |
Flexibles Eisen GGG50 |
| 06 |
0-Ring |
NBR oder EPDM |
| 07 |
Schilddrüse |
Flexibles Eisen GGG50 |
| 08 |
Handrad |
Flexibles Eisen GGG50 |
| 09 |
Hexagonale Schraube |
Verzinktes Kohlenstoffstahl |
| 10 |
Flachdichtung |
Verzinktes Kohlenstoffstahl |
| 11 |
Staubring |
NBR oder EPDM |
| 12 |
Hexagonale Schraube |
Verzinktes Kohlenstoffstahl |
| 13 |
Flachdichtung |
Verzinktes Kohlenstoffstahl |
| 14 |
O-Ring |
NBR oder EPDM |
| 15 |
Schubring |
Messing H62 oder Hpb59-1 |
| 16 |
Abdeckdichtung |
EPDM |
| 17 |
Scheibenmutter |
Bronze ZQSn5-5-5 |
Anmerkung: Die obige Materialliste ist mehrfach und parallel, die erste ist die Grundkonfiguration, wenn Sie andere Anforderungen haben, geben Sie bitte in der Bestellung an.
Zusätzliche Zubehörteile: Handradantriebskappe, elektrische Vorrichtung, pneumatische Vorrichtung, 2Cr13, 304, 316 Stamm H62, Hpb59-1 Kupfer-Schubring.
