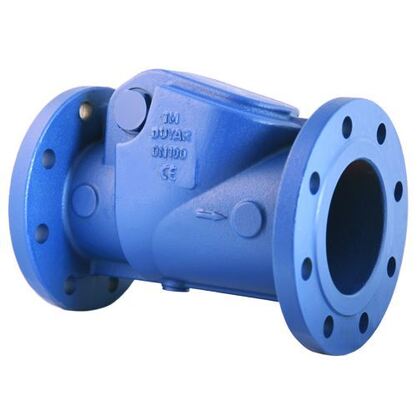

Swing-Check-Ventil mit Druckbezeichnung PN 16 für den automatischen Betrieb und die bubbeldichte Dichtung in Rohrleitungen

  • Swing Check Valve with PN 16 Pressure Rating for Automatic Operation and Bubble-Tight Seal in Pipeline Systems
Herkunftsort China
Markenname YOUWEI
Zertifizierung EAC CE

Kontaktieren Sie mich für kostenlose Proben und Gutscheine.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Wenn Sie Bedenken haben, bieten wir 24-Stunden-Online-Hilfe.

x
Produktdetails
Material Guss, Messing, Edelstahl, Sphäroguss, GGG40 Portgröße DN50-DN1200,Standard,2"-24",DN50-800,3/4"
Leistung Manuell, elektrisch betätigt, hydraulisch, handradbetrieben, GO Druck Mitteldruck, Niederdruck, PN10-16, PN1,0/PN1,6,250PSI
Medientemperatur Mittlere Temperatur, normale Temperatur, niedrige Temperatur, -10~100℃ Medien Wasser, Öl usw., Gas und so weiter
Anwendung Allgemein, Bewässerung, Wasserverteilung, Industrie, Wassersystem Struktur Absperrschieber, Absperrklappe, nicht steigender Absperrschieber
Standard oder nicht standardisiert Standard Produktname Absperrschieber, elektrischer Absperrschieber aus Gusseisen mit nicht steigender Spindel DN40-DN600,
Standard DIN,BS,JIS,F5;AWWA C509/C515;ANSI,DIN3352 Größe DN40-DN600, DN50 ~ DN 1000, 2''-24'', DN15 bis 100
Verbindung Flanschenden, Doppelflansch, BSP, Muffenenden, Innengewinde Körpermaterial Sphäroguss, DI/CI, DI, Gusseisen, Messing
Farbe Blau, Kundenwunsch, Kundenanforderung, Gelb, GRAU Medium Wasser, Wasser, Öl, Gas
Typ Absperrschieber, normal offen, 2-Wege, nicht steigender Schaft/NRS Ventiltyp Schieber
Siegel Gummi ausgekleidet, Metall, PTFE
Hervorheben

PN 16 Schwingungs-Scheckventil

,

Automatisches Kontrollventil

,

Blasendichtes Versiegelungsventil
Hinterlass eine Nachricht
Produkt-Beschreibung
Schwingende Kontrollventile (PN 16)
Das Swing Check Valve (PN 16) ist ein selbstwirkendes, automatisches Rücklaufventil, das entworfen wurde, um Rückfluss zu verhindern und kritische Anlagen in Rohrleitungssystemen zu schützen.Mit Hilfe einer Scharnierscheibe, die sich frei auf einem Drehkreuz schwingt, das Ventil ermöglicht einen Vorwärtsfluss und schließt sich automatisch durch Schwerkraft und Rückflussdruck.Betrieb mit geringem Wartungsaufwand in horizontalen oder vertikalen Aufströmungsanlagen.
Hauptmerkmale und Vorteile
  • Automatischer Betrieb:Funktionen ohne externe Stromversorgung oder Steuerung: Die Scheibe öffnet sich unter Vorwärtsströmungsdruck und schließt sich bei Durchflussunterbrechung oder Umkehrung schnell.
  • Niedriger Strömungswiderstand:In der vollständig geöffneten Position schwingt die Scheibe frei vom Strömungsweg und bietet einen stromlinienförmigen Durchgang, der Druckabfall und Turbulenzen minimiert.
  • Blasendichte Dichtung:An der Scheibe befindet sich ein Elastomerdichtungsring, der sich an einem bearbeiteten oder beschichteten Metallsitz in der Karosserie anschließt, um eine positive Abschaltung und kein Leck in der geschlossenen Position zu gewährleisten.
  • PN 16 Nenndruck:Für einen maximalen Arbeitsdruck von 16 bar (1,6 MPa / 232 psi) bei 20 °C (68 °F) geeignet, geeignet für eine Vielzahl von industriellen und kommunalen Anwendungen.
  • Robuste Konstruktion:Die schwere Karosserie und die inneren Komponenten sind so konzipiert, dass sie einem Wasserhammerstoß und wiederholtem Radfahren standhalten.
  • Multiple Disc & Arm Designs:Erhältlich mit Standardscheibe, Hebel und Gewicht oder federgestützten Ausführungen zur Steuerung der Schließgeschwindigkeit, zur Verringerung des Schlages und zum Betrieb in vertikalen Linien.
  • Voll- und reduzierte Bohrungsmöglichkeiten:Verfügbar, um spezifischen Anforderungen an Druckabfall und Kosten gerecht zu werden.
Technische Spezifikation
Spezifikation Einzelheiten
Konstruktions- und Herstellungsstandards Einheitliche Datenbank für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte
Druckbewertung PN 16 (Äquivalent der Klasse 125)
Größenbereich DN 40 (11⁄2") bis DN 600 (24") (typischer Bereich)
Körpermaterial Einheitliche Prüfverfahren für die Prüfung der Qualität von Stahl
Schebe / Klapper mit einer Breite von nicht mehr als 15 mm, jedoch nicht mehr als 15 mm
Sitzring Maschinell bearbeitetes integriertes Sitzkörper oder Einbauring aus Edelstahl (AISI 304/316) zur erhöhten Verschleißfestigkeit
Scharnier-Pins und -Büsche Edelstahl (AISI 304/316) für korrosionsfreie Drehbewegung
Verkleidung EPDM/NBR-Ringdichtungsstandard für das gesamte Gesicht, geeignet für Flansche der PN 16/Klasse 125
Außenbeschichtung Hochwertige Epoxypulverbeschichtung (ca. 250 μm) nach EN 14901, typischerweise RAL 5012
Typen und Konfigurationen
  • Standard-Swing-Prüfung (horizontale):Für horizontale Rohrleitungen mit aufwärts gerichteter Strömung.
  • Vertikaler Schwingcheck:Speziell mit einem Gegengewicht oder einem Federmechanismus ausgelegt, um eine ordnungsgemäße Scheibenverschließung in vertikalen Rohrleitungen mit Aufwärtsfluss zu gewährleisten.
  • Nicht-Slam- / Schweigekontrolle:Einheit mit einem externen Hebel und Gewicht oder einem internen Federmechanismus zur Unterstützung des schnellen, kontrollierten Schließens vor der Strömungsumkehr, um Wasserhammer und Scheibenklappe effektiv zu verhindern.
  • Waferart (Zwei-Platte):Eine kompakte, leichte Alternative für Anwendungen mit begrenztem Raum (typischerweise PN16/PN40, getrennte Produktkategorie).
Versiegelung von Elastomeroptionen
  • NBR (Nitril):Standard für Wasser, Öle, Brennstoffe und Kohlenwasserstoffe.
  • EPDM:Standard für Trinkwasser, heißes Wasser (bis 120°C), Dampf und schwache Chemikalien.
  • FKM (Viton ®):Für aggressive Chemikalien, hohe Temperaturen und aromatische Kohlenwasserstoffe.
  • HNBR, CR (Neopren):Verfügbar für spezifische chemische oder Meerwasseranwendungen.
Anwendungen
  • Abflussleitungen: Zur Verhinderung des Rückflusses und zum Schutz der Pumpen
  • Wasser- und Abwassersysteme: in Übertragungs- und Verteilnetzen
  • Heiz-, Lüftungs- und Klimasysteme (HVAC): In Kühl- und Heizkreisen
  • Brandschutzsysteme: in Sprinkler- und Standrohrleitungen
  • Industrielle Prozesslinien: für allgemeine Wasser-, Chemie- und andere Mediendienste (kompatibilitätsabhängig)
  • Bewässerungs- und Wasseraufnahmesysteme
Kritische Installations- und Auswahlbemerkungen
Flussrichtung und Ausrichtung:Standard-Swing-Kontrollen erfordern eine strikt horizontale Montage mit dem Scheibenscharnier-Stift horizontal.Die vertikale Anbringung ist nur mit speziell konstruierten vertikalen Schwungschutzventilen zulässig..
Größe:Untergroße Ventile verursachen einen hohen Druckabfall und vorzeitigen Verschleiß; übergroße Ventile können zu Scheibenflutter und vorzeitigen Ausfällen führen.
Wasserhammer-Mitigation:In Systemen mit dem Potenzial für einen schnellen Pumpenstillstand oder eine Flussumkehrung wird ein schweigungsfreies (stilles) Rückschlagventil oder ein externes Dashpot empfohlen.
Vorwärts/nachwärts geradlinig:Die Herstelleranleitung für die Mindestlängen der geraden Rohre vor und nach dem Ventil ist zu konsultieren, um einen stabilen Durchfluss und einen ordnungsgemäßen Funktionsbetrieb der Scheibe zu gewährleisten.
Bestellbezeichnung
Beispiel für das Format der Reihenfolge:
Die in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführten Daten werden in Anhang I der Verordnung (EG) Nr. 396/2005 übermittelt.
(Swing-Check-Ventil, Größe DN200, Druck PN16, Zähigkeits-Eisen-Körper, EPDM-Dichtung, Standardhorizontale Art, Flankenenden)
Umbauten:

Nicht aufsteigendes Torventil

Gusseisen für Torventile

Elastische Sitzschranke
